一、iPLC介紹
光格iPLC (Intelligent Programmable Logic Controller)是一款基于實時工業以太網總線（EtherCAT）的SoftPLC系統，提供了數字量、模擬量狀態監測、邏輯運算、順序控制和算術運算等功能，是工業自動化控制和智能監控的完美解決方案，可廣泛應用于綜合管廊、電力、化工、冶金、交通、水處理、水利水電、煤炭、制藥、智能樓宇等領域。

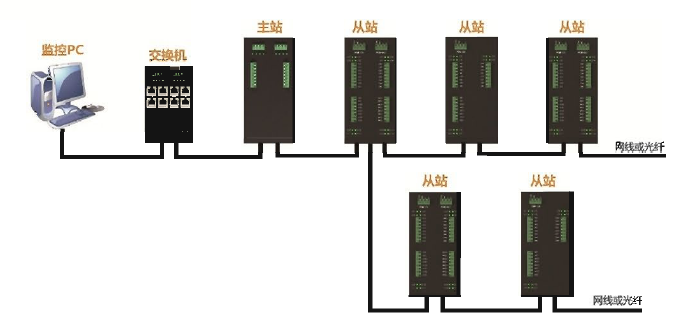

iPLC組網圖
二、iPLC主站
iPLC主站是基于PC開放結構的控制器，它既有"硬"PLC的特性, 又具有軟PLC開放結構系統的特性。iPLC主站可采用X86、ARM、PowerPC等多種計算機平臺，運行Linux、Windows等主流操作系統，具有良好的包容性和開放性。同時，根據實際功能需要，裁剪掉操作系統中不必要的功能和軟件模塊，并經過充分測試，保證其高可靠性。

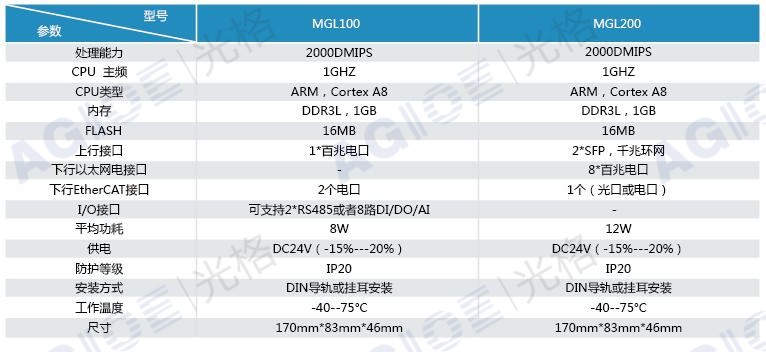

iPLC主站參數表
三、iPLC從站
iPLC從站有數字量輸入、數字量輸出、模擬量輸入、模擬量輸出、RS485通信接口以及混合信號模塊等多種類型，有多種安裝方式（包括掛耳、DIN導軌等）。其采用堅固的外殼、安全可靠的觸點和性能穩定的電子元件，非常適合用于潮濕、多塵或強電磁干擾的工業環境。iPLC主站與從站通過以太網現場總線相互連接，連接介質可以是網線，也可以是光纖，組網靈活，摒棄了傳統PLC擴展時受背板長度限制的弊病。

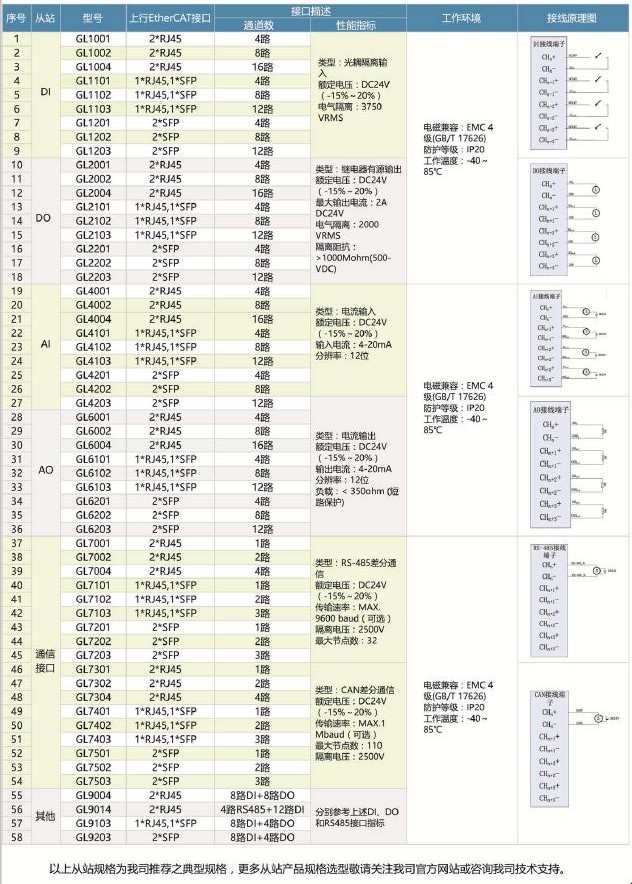

3.1典型從站選型
1、以上從站規格為我司推薦之典型規格，更多從站產品規格選型詳見“柔性從站選型”
2、DI、DO、AI、通信等接口的詳細參數參見“接口參數表”
3、其它指標：電磁兼容：EMC 4級(GB/T 17626)；防護等級：IP20；工作溫度：-40～75℃；外形尺寸：170mm（L）*83mm（W）*53mm（H）
3.2柔性從站選型
有別于典型從站的固定配置，為了滿足工業現場復雜的點位需求，光格特別提供可根據實際需要靈活配置不同類型、不同I/O數量的柔性從站，為客戶節約成本、降低I/O點位浪費。

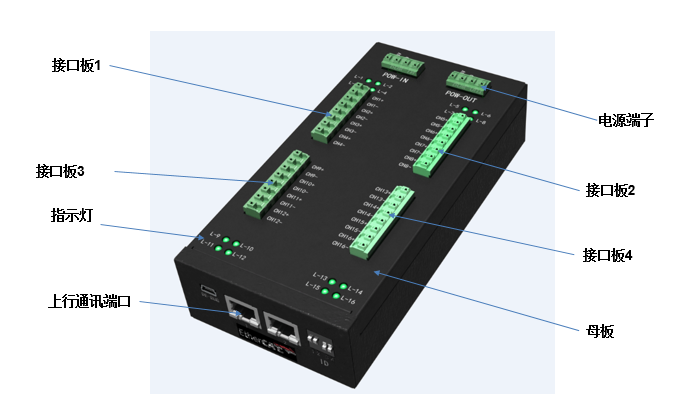

1、從站組成iPLC從站主要由母板和接口板組成，不同類型母板與不同類型接口板可組合使用。根據母板通訊接口的不同分為三種從站。
